湖北鑫崎源科技有限公司DS62-50P電動灑水炮安裝、操作與維護說明書

湖北鑫崎源科技有限公司

DS62-50P電動灑水炮安裝、操作與維護說明書

目  錄

一. 產品安全 3
二. 系統部件概述 5
1.   DS62-50P水炮示意圖 4
2. 系統部件(DS62-50P水炮） 5
3. TYSYG200雙撥桿控制器（停售） 5
4. TY3ZLD操縱桿控制器（標配） 6
5. TYWX200無線控制器（選裝） 6
6. DS62-50P炮頭 6
7. DS62-50P傳動結構 7
三.   控制系統技術要求 7
四. 控制系統跌落防水試驗標準 7
五.   安裝說明 8
六. 維護檢驗與使用 9
1. 預防性維護 9
2. 正常使用與維護 9
3. 手動操作說明 10
4. 副噴頭使用方法 10
七.  DS62-50P數據表 11
1. DS62-50P產品參數 11
2. DS62-50P主要材料介紹 12

八.  售后與服務 11

一.  產品安全

重點提示:
在安裝和操作該設備之前，請認真通讀本說明書。正確安裝對于安全操作來說是極其關鍵的。另外， 需要遵守下述幾點要求，才能保證設備以及人員的安全。

1 ．使用該設備的所有人員都必須經過培訓，掌握其安全與正確的使用方法。本產品適用于環衛噴灑、降塵作業、農業灌溉、水上游樂以及應急救援等 作業，作業過程中非特殊情況請勿將本產品對準人、畜以及易損物品噴射， 以免對其造成傷害與損壞。

2 ．使用該裝置前，需要檢查所有人員是否離開水流射程，檢查并保證水流方 向不會導致人身與財產損害。
3 ．熟悉本設備的特性以及用來供應的泵送系統。為了水流的有效形成，必須 正確培訓操作人員。
4 ．盡量遠距離或在駕駛室內部操作本設備，除操作員外其余人員不得處于水 流射程區域。
5．打開水閥，緩慢向設備內部注水，防止產生水錘現象。
6 ．非作業狀態以及車輛行駛中機頭必調整至向下鎖止狀態，左右方向必須調 整至向左或者向右極限位置，避免正對前方，給行人及車輛帶來安全隱患。
二.  系統部件概述
1. DS62-50P水炮示意圖

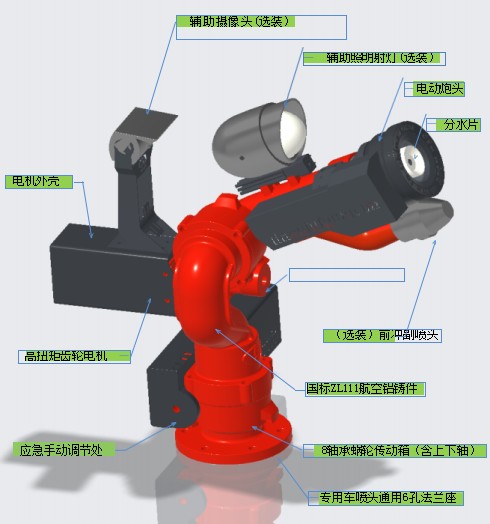

圖 1  DS62-50P水炮主體

2. DS62-50P水炮簡介
DS62-50P水炮是一款設計安裝在專用車輛或其他固定場地的噴灑器材，可 180º旋轉，用來將水流直接向前噴射， 或者通過遙控器操作向其他方向噴射，它可用于環衛噴灑、降塵、農業灌溉、水上 游樂以及針對森林、草地、灌木叢林、低層建筑、場地或者諸如此類的救援當中。 由于水炮是從專用車駛室內部或無線遠程進行控制，所以極大地降低了對駕駛員所 造成的危險。
DS62-50P水炮材采用國標ZL111航空鋁鑄造而成，強度高、耐腐蝕性強，電器元 件采用封閉式結構，能夠最大程度地受到保護。該水炮有設計葉片式水道，能最大 程度地減少渦流，提供高質量的水流。進水管道采用國家標準管道螺紋連接，國標 G2(R2)管螺紋。水流方向由兩個齒輪電機控制，分別控制出水噴射上下與左右的方 向，另外炮頭分為兩個，主炮頭用來實現遠距離噴射與花灑調節，副噴頭用來噴灑 扇形高壓水流。
控制部分可分為三種常用控制器進行選擇，分別在駕駛室內部、外部都能進行 操作，駕駛員可以完全獨立控制水源抽送和轉動的功能。另外還可以根據使用情況 加裝有線無線一體控制器。
3. TYSYG200雙撥桿控制器（已停售，由TYX3ZLD操縱桿替換）
控制模塊鑲嵌在樹脂材料外殼 中，可以最大程度保護這些元件。內 部原件采用模塊化分布，使用大電流 開關，結構簡單，易維護。該控制器 為有線控制，標配控制線為4米左右  。左撥桿用來控制上下左右四個方向 ,右撥桿用來控制水流直噴與花灑形狀。該控制器可選裝集成無線遙控模 塊，成為有線無線一體式控制器。

圖2  TYSYG200雙撥桿控制器

4. TYX3ZLD操縱桿控制器（標配）
控制模塊鑲嵌在樹脂材料外殼中，可 以最大程度保護這些元件。內部原件采  用模塊化分布，使用大電流開關，結構  簡單，易維護。該控制器為有線控制，
標配控制線為4米左右。該操縱桿手握即 可操作，操縱桿頂部面板兩個按鈕分別  為控制水流直噴與花灑形狀。該控制器  可選裝集成無線遙控模塊，成為有線無  線一體式控制器。
5. TYWX200無線控制器（選裝）
主板芯片固定于樹脂外殼內部，可  以最大程度保護這些元件，內置無線接  收模塊，可在150米無障礙區域進行遠程 操作，遙控器集成8個操作按鈕，分別為 開關閥、射燈開關、直噴鍵、花灑鍵、上下鍵、左右鍵。
備注：水炮可定制自動巡航版本，通過程序設置來實現水炮上下、左右自動旋轉角度，程序設定完畢啟動后無需人工操作水炮。（定制需提前45天）
6. DS62-50P炮頭
噴頭配備電機作為傳動 機構，通過控制器來電動控制噴頭噴灑 形狀，該結構穩定性強，扭矩損失小。 該噴頭可實現0-15升/s流量可調功能， 用戶可根據實際情況進行調節。使用叉 子扳手將分水片前端螺紋進行調節

圖3 TYX3ZLD操縱桿控制器

圖4  TYWX200無線控制器

圖5 DS62-50P噴頭

7. DS62-50P傳動結構
旋轉部分采用行業標準蝸輪傳動系統， 可以實現完全自鎖功能，傳動扭矩大且 安全，傳動部分采用8個精密軸承代替  傳統鋼珠式嵌接，旋轉阻力小且平順度 高。動力來源于齒輪減速電機，通過電 機的旋轉來驅動蝸桿轉動，實現方向擺 動。密封件采用丁晴橡膠圈進行密封， 該橡膠圈特性耐磨，耐腐蝕性強。

三.  控制系統技術要求

電源要求:DC24V (22VDC 至 30VDC)

控制電流:5 - 10 A
噴槍電機工作電流:2.5-10 A
電流極限斷路:15A
操作溫度范圍:- 3 0℃至 7 0℃
四.控制系統跌落防水試驗標準：
便攜式控制器在從 1 米高處跌落到水泥地面上之后仍必須符合操作技術規 定。控制器外殼必須承受 0 . 0 5 M p a 壓 力 下 沖 水 達 5 分鐘，電氣系統保證正常運行。
五.  安裝說明
1.在安裝水炮之前，確保水平和垂直轉動無任何障礙物。根據箭頭標識進行固定， 轉動范圍由炮體上的限位來決定，不可進行調節（如果需要調節更大范圍擺動角度 則需要專業人士調節）。

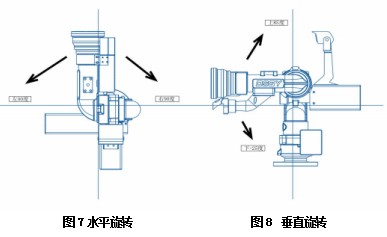

圖 7 水平旋轉                   圖 8 垂直旋轉

2.本產品適用電源為DC24V，安裝前請確認車載電源為DC24V，如車載為12V電源需另 外加裝12V轉24V電源轉換器

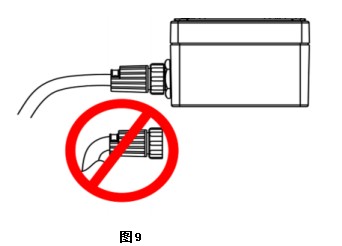

3.控制器安裝在駕駛室內部不影響司機視線以及駕駛操作處(電源線紅色為正極，黑 色為負極，正極連接車載電瓶主線路正極(或者電瓶正極，禁止連接其它車載電器電 源)，負極連接電瓶負極(或可按要求正確搭鐵)；電源線連接處必須緊固，連接完畢 必須做好絕緣防水處理；線路分布必須避開熱源，線路連接處必須預留3-5公分松弛 度，禁止出現線束緊繃狀態，例如（如圖9）
4.水炮與平臺法蘭連接處切勿漏裝橡膠墊，螺母必須連接緊固；確認產品安裝位置 ,選擇合適固定（或焊接）點，固定（或焊接）點必須夠承受最低70KG的向下壓力 ,保證固定位不松散，焊點無開裂的情況下方可上路行駛以及使用本產品；（如需 焊接固定，必須提前將車身與主電源線路斷開）
六.  維護與檢驗
1．預防性維護
設備必須做好日檢、周檢、月檢；每次檢查期間都應檢驗整個炮體、控制系 統以及固定平臺。使用后認真檢查水炮及其它功能是否損壞是極其重要的。
1.    操作每個控制點的各個功能（左-右、上升-下降、直流-噴霧、各種開關）。
2.    噴 水 檢查噴頭出水情況。如果發現水流中斷或出水不均勻，利用噴頭沖洗 特性，去除雜物。如果還不暢通，請拆下分水片，檢查噴頭桿和本體之間 是否有雜物。
3.    在噴頭檢查期間，檢查水炮轉節是否泄漏。 檢查所有裸露電線是否有損壞跡象。
周檢可進行潤滑脂加注，月檢可注入新的潤滑脂，排除廢舊潤滑脂。
6.  平臺固定點檢查以及焊接點檢查，仔細觀察每個連接處，是否有螺絲松動 情況，有焊接點的位置必須查看看節點有無開裂情況，如出現上述問題必 須禁止使用設備，待問題解決以后才能使用。
下和左-右齒輪箱配備有加油嘴，但日常加油還是必需的。如果水 炮長期處于高溫下，潤滑脂脂可能會變稀薄，并溢出齒輪箱；在這種情況下，應加 新潤滑脂。
2. 正常使用與維護
1、設備使用前請認真閱讀操作使用說名。
2、配套泵體壓力不得超過本產品的極限耐壓值。
3、新設備安裝完畢使用一周后，必須檢查各個螺絲的緊固程度。
4、水炮旋轉(傳動)機構每月加注一次潤滑脂(潤滑油)，加注位置位于炮身橡膠蓋  內部，使用黃油槍通過黃油嘴進行加注，炮頭伸縮套建議3-6個月進行一次拆卸 保養，清理內部潤滑油加注新潤滑油，請使用正規廠家生產潤滑油進行加注。
(推薦使用美孚、殼牌、長城等品牌潤滑脂)。
5、水炮配套輔助配件必須定期檢查，每周進行各個連接部位的松緊度檢查，根據  出勤頻率，行駛路況，設備使用頻率進行各項檢察工作(做好日檢、周檢、月檢 等出車前檢查工作)，需重點查看平臺焊接點是否牢固，焊點有無開裂情況，如 發現異常必須及時修復，以免影響使用以及行車安全。

6、本產品主要用于環衛噴灑、降塵與應急消防救援作業，作業過程中非特殊情況 請勿將本產品對準人、畜以及易損物品噴射，以免對其造成傷害與損壞。
7、非作業狀態以及車輛行駛中，必須將本產品機頭調整至水平位置或向下鎖止狀 態，方向必須調整至左或者右極限位置，避免正對前方，給行人及車輛帶來安 全隱患。
8、使用本產品前請先打開電源按鈕，依次打開出水閥門按鈕，打開車載取力器開 關，緩抬車輛離合器通過油門控制出水量以及噴射射程。
9、操作設備上下左右方向時需注意，操作至極限位置以后禁止同向繼續撥桿。
10、本產品每套控制器都配有保險管，如果連續兩次出現保險管短路熔斷必須停止 第三次嘗試，同時聯系廠家或經銷商售后服務。
11、氣溫低于1攝氏度時請及時拔出配套高壓水管，打開閥門，將水炮與管體內部 水源（或易結冰液體）排盡，避免積存液體冷凍膨脹導致管體破裂。
12、本產品可選裝射燈以及輔助視頻影像系統，請注意不得將射燈作為行車燈使用 不得將本產品視頻影像系統作為行車輔助（或倒車、側視、前視）影像使用。
3.手動操作說明
在一臺電機或多臺電機出現電源故障時，電機可以手動操作。手動操作功能  時，需使用平口螺絲刀從手動調節處插入延伸軸上，順時針或逆時針轉動可以調節 左-右以及上升-下降功能，在拆掉電機后手動操作會更加輕便。
 注意：不得使用沖擊扳手來操作手動調節，這樣會嚴重損壞電機。
4.副噴頭使用方法
使用副噴頭前請注意
1、分水片內置彈簧，先將分水片手動按壓，使分水片受外力下壓彈簧收縮， 再使用叉子扳手擰緊分水片螺母，將分水片壓緊（緊貼）炮頭內芯。
2、卸下鴨嘴噴頭，將噴頭內部白色墊片取出保管（避免丟失），更換橡膠墊 圈進行安裝，最后旋轉調節鴨嘴噴頭方位。

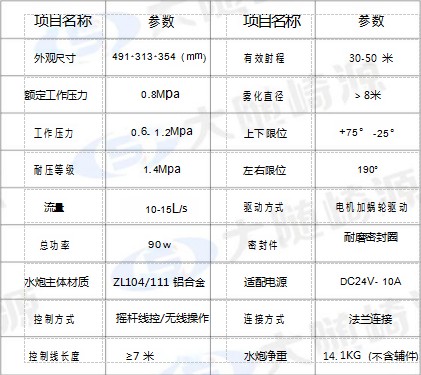

七 DS62-50P水炮數據

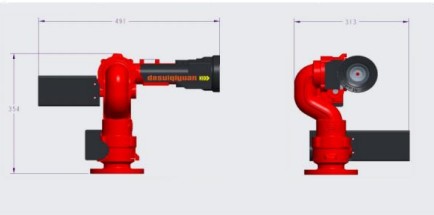

圖10 外形尺寸

感謝您選用本公司的產品，為了使我們的服務更加的令您滿意，在 您購買我們的產品后，我們向您鄭重承諾：
01、我們將定時抽取客戶進行產品的售后回訪，請您耐心接聽我們的電 話。
02、在您使用產品的過程中如遇到不懂的問題可隨時撥打我們的客服電 話并告知您遇到的相關問題，我們將竭誠為您服務！
03、產品實行一年質保服務政策，在質保期內我們將按照產品使用情況 進行售后服務，請您保存好購買后附屬的相關配件以及購買憑證，以免
發生丟失。
05、如果產品在使用中發生人為損壞或者操作不當產生的損壞，在售后 的過程中將收取一定的費用。
06、我單位提供的售后維修配件均是原廠配件，質量放心！
07、我們的服務宗旨是服務廣大客戶，做到讓您舒心、滿意，我們將盡 自己所能，用最優的服務為您提供優秀的產品。
