灑水車廠家講解東風天龍14檔變速箱如何操作?

灑水車廠家講解東風天龍14檔變速箱如何操作?

DT14系列14擋變速箱是東風汽車商用車技術中心在發動機、變速箱、車橋一體化設計思路指導下推出的第一款重型變速箱，是東風與沃爾沃合作之后的首個成果。DT14系列變速箱沿用了沃爾沃14檔手動變速箱的技術，它采用全同步器換擋形式，單H操縱頂蓋及前后副箱氣控?fù)Q擋方式，操縱簡單，擋位清晰。
DT14系列變速箱目前已知的型號有DT1420\DT1422\DT1425三種，分別表示輸入扭曲2000、2200、2500N.m。其中DT1425在天龍旗艦上已有裝載，DT1420裝配在天龍啟航版上。
之前天龍新啟航版上搭載的是法士特變速箱，新增的dCi11+DT1420+德納車橋的組合剛剛面世不久，如果卡友不熟悉這款14檔箱的操作，不妨看視頻學習一下。
●  DT1420變速箱

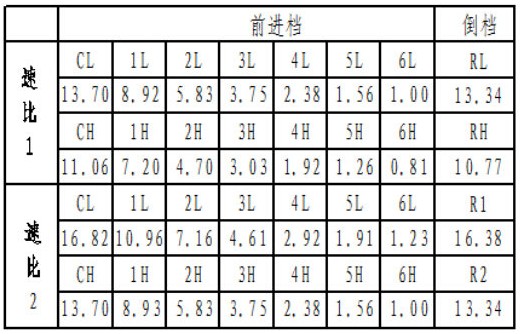

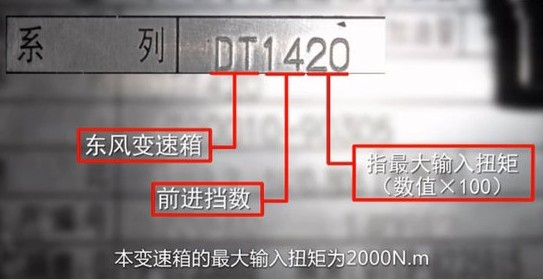

首先來看看DT1420變速箱的命名方式，DT代表東風變速箱，14代表該變速箱有14個前進檔位，20表示變速箱的最大輸入扭矩為2000N.m。DT1420變速箱擁有兩種速比可選，裝載在天龍新啟航版上的是頭檔13.70速比的那款。

DT1420變速箱的額定輸入扭矩/轉速為2000N.m/1400rmp，變速箱凈重390kg，總長1018mm，加油量14L帶取力器時加油量增加0.5L。

DT1420變速箱通過高低檔開關和半檔開關的組合，達到14個檔位的變化。

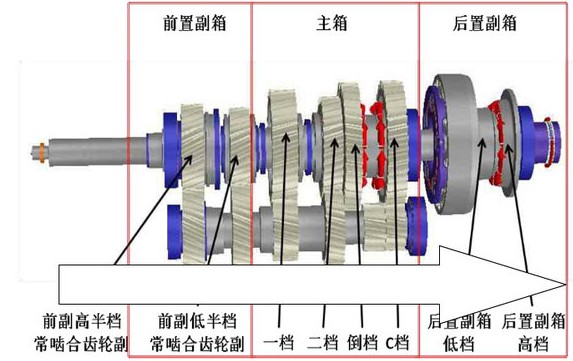

DT1420是2x4x2結構變速箱，常規16檔，因?yàn)橛?個檔位速比相近，所以屏蔽掉2個檔位，成了14檔變速箱。主箱有4個前進檔，1個倒檔，前置副箱控制半檔操作，后置副箱控制高低檔操作。
